Обзор продуктов
Серия Cisco 3600 является многофункциональной платформой, которая объединяет коммутируемый доступ, маршрутизацию, сервисы локальной сети и интеграцию голоса, видео и данных в одном и том же устройстве. Серия Cisco 3600 включает такие устройства, как Cisco 3660, Cisco 3640 и Cisco 3620. Реализованные в модульном виде Cisco 3660, Cisco 3640 и Cisco 3620 обеспечивают гибкость в обеспечении коммуникационных решений как в настоящее время, так и в будущем. Серия Cisco 3600 полностью поддерживается программным обеспечением Cisco IOS, которое включает  аналоговые и цифровые голосовые возможности, АТМ доступ с интерфейсами T1/E1 IMA или ОС-3, коммутируемые соединения, маршрутизацию локальных сетей, защиту данных и доступа, оптимизацию WAN, и мультимедийные функции.
    Cisco 3660 имеет 6 слотов для установки сетевых модулей; Cisco 3640 - 4-е слота; Cisco 3620 - 2-а слота. Каждый слот сетевого модуля допускает установку множеств интерфейсных плат  сетевых модулей, включая:
смешанные платы локальной, глобальной сети, поддерживающие Ethernet, Fast Ethernet, Token Ring и различные варианты WAN технологий. Эти платы обеспечивают  основу соединений в локальной, глобальной сетях в одном модульном сетевом устройстве. Дополнительные приложения поддерживаются набором сетевых модулей, среди которых: цифровые модемы, асинхронные и синхронные порты, ISDN PRI и ISDN BRI интерфейсы. В добавок к 6-и слотам для сетевых модулей Cisco 3660 имеет 2-а внутренних слота для  Улучшенных Интегрированных Модулей (Advanced Intergration Module - AIM), которые используются для таких приложений, как аппаратная ускоренная компрессия и объединенных 1 или 2-а дополнительных 10/100 (Ethernet/Fast Etherenet) портов.
В серии Cisco 3600  используются сетевые модули, платы WAN интерфейса, платы голосового интерфейса, которые могут использоваться и в серии Cisco 2600. Платы WAN интерфейса, используемые в Cisco 3600 могут также использоваться в сериях Cisco 1600 и Cisco 1700.



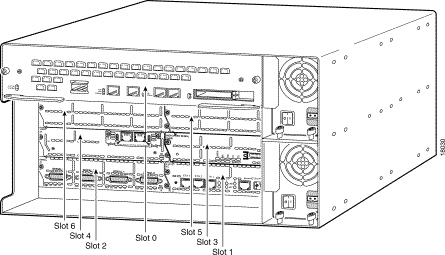

Рис.1. Cisco 3660 вид сзади



Рис.2. Cisco 3640 вид сзади

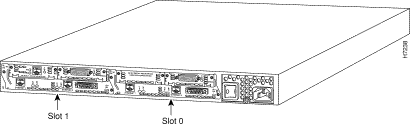

Рис.3. Cisco 3620 вид сзади

Основные характеристики

Маршрутизаторы Cisco 3660, Cisco 3640, Cisco 3620 поддерживают следующие сетевые приложения и сервисы:

- Аналоговые и цифровые голосовые сервисы
      Голос/факс сетевые модули для многофункциональных маршрутизаторов Cisco 2600 и Cisco 3600 обеспечивают технологию пакетизации голоса, включая VoIP и VoFR. Голосовые решения от Cisco обеспечивают средства для интеграции голоса и данных в рамках одной сети и позволяют пользователям получить преимущества сервисов, таких как отказ от дорогих каналов без потери качества голоса. Цифровой Т1/Е1 канальный сетевой модуль пакетного голоса обеспечивает гибкость и масштабируемость Т1/Е1 голосовые решения и поддерживают до 60 голосовых каналов в одном сетевом модуле. Сетевые модули аналогового голоса/факса, устанавливаемых  в слоты Cisco 2600 и 3600 шасси и содержит одну или две голосовых интерфейсных платы (voice interface card - VIC). Платы VIC в настоящее время доступны в следующих вариантах: 2-а порта для подключения телефонных аппаратов (foreign exchange station - FXS), для подключения к АТС (foreign exchange office - FXO), 2-х проводные и 4-х проводные платы с интерфейсом E&M, а также  базового интерфейса (basic rate interface - BRI). Голосовые модули поддерживает все основные протоколы преобразования: G.711, G.723, G.726, G.728, G.729 и G.729a/b для нужд пользователей и отвечают требованиям высококачественного голоса и эффективного использования полосы пропускания.

- АТМ сетевой сервис
    Четыре новых многопортовых Т1/Е1 АТМ сетевых модулей с инверсным мультиплексированием через АТМ (Inverse Multiplexing over ATM - IMA) и 3 АТМ ОС-3 сетевой модуль являются сейчас доступными для многосервесных платформ 3600. Эти новые многопортовые АТМ модули позволяют сервис провайдерам и промышленным предприятиям эффективно использовать полосу пропускания, расширяя многосервисные возможности для удаленных офисов через АТМ. Эти сетевые модули поддерживают набор АТМ функций, включая UBR, VBR-rt, VBR-nrt и ABR ATM классы сервиса, ATM Forum User Network Interface (UNI) 3.0, UNI 3.1, и UNI 4.0 сигнализации, Permanent Virtual Circuits (PVCs) и Switched Virtual Circuits (SVCs), и ATM Adaptation Layer 5 (AAL5).

 - Сервис коммутируемого доступа
    Cisco 3600 является среднего уровня платформой для коммутируемого доступа, которая находится между Cisco AccessPath и AS5300 продуктами с верхней стороны и Cisco 2500 серией серверов доступа с нижней стороны. Смешанные режимы и высокая плотность ISDN, а также асинхронные конфигурации предлагают реальную гибкость в коммутируемых приложениях. Встроенные цифровые модемы (с поддержкой PRI, BRI, CT1 и R2)  и новые встроенные аналоговые модемы способствуют повышению гибкости коммутируемого доступа и масштабируемости для Cisco 3600. Коммутируемые сервисы будут поддерживаться на Cisco 3660 с 1-го квартала 2000 года.

- Интерфейс ISDN PRI
   Серия Cisco 3600 предлагает высокоэффективные решения для ISDN PRI. Cisco 3640 может быть сконфигурирован с сетевым модулем смешанных портов LAN/ISDN PRI и тремя 2-х портовых сетевых модулей с поддержкой до 186 (Т1) или 240 (Е1) В- каналов. Это мощный и эффективный путь для объединения многих удаленных офисов и удаленных пользователей (домашних офисов) в одну корпоративную сеть. ISDN PRI будет поддерживаться в Cisco  3660 в 1-м квартале 2000 г.

- Интерфейс ISDN BRI
    Серия Cisco 3600 обеспечивает поддержку множества BRI интерфейсов. Сконфигурированный с LAN сетевым модулем и 3-мя 8-и портовыми сетевыми модулями, Cisco 3640 будет поддерживать соединения по 48 B-каналам. Таким образом, одна система обеспечивает высокую плотность BRI интерфейсов, работу с локальной сетью и маршрутизацию трафика. В Cisco 3660 будет поддерживать ISDN BRI в 1-м квартале 2000 г.

- Последовательным интерфейс
    Поддерживая до 48 синхронных последовательных интерфейсов в Cisco 3660, серия Cisco 3600 и ее RISC процессор являются превосходным дополнением для серий Cisco 2600, 2500, 1700 и 1600. Высочайшая производительность и модульный дизайн серии Cisco 3600 предназначена для обеспечения поддержки множества Т1/Е1 каналов или обеспечения возможности изменять конфигурации в будущем.

- Смешанный сервис глобальных сетей
    Оборудование многих фирм требуют поддержки различных сочетаний ISDN PRI, ISDN BRI, асинхронных и синхронных последовательных соединений. Серия Cisco 3600 является идеальной в таких случаях. Она позволяет изменять интерфейсы или одновременно поддерживать несколько технологий.

- Решения и приложения  многосервисного доступа
    Три модели Cisco 3600 дают новые уровни коммуникации и производительности для удаленных офисов с их масштабируемым размером, плотностью слотов и стоимостной эффективностью. Комбинации сетевых модулей обеспечивают новые возможности для удаленных офисов, которые нуждаются в гибких конфигурациях. Cisco 3620, например, обеспечивает множественный доступ через асинхронные, ISDN, аналоговые и (или) цифровые модемы, являясь прекрасным дополнением к серверам доступа Cisco 2500. В противоположность им, Cisco 3620 добавляет возможности поддержки множества локальных сетей для оборудования удаленного офиса, нуждающегося в поглощении наследуемых последовательных устройств, подключая их всех к высокоскоростной сети Frame Relay.


Сетевые модули для серии Cisco 3600

   Маршрутизаторы Cisco 3660, 3640 и 3620 представляют собой 6-и, 4-х и 2-х слотовые маршрутизаторы доступа, соответственно, чьи соединения для локальной и глобальной сетей конфигурируются так называемыми сетевыми модулями и платами WAN интерфейсов. Cisco 3660 включает также один или  2-а дополнительных порта 10/100 (Ethernet/Fast Ethernet). Следующие сетевые модули доступны для Cisco 3660, 3640 и Cisco 3620:
- аналоговые и цифровые (Т1) голосовые сетевые модули;
- однопортовый высокоскоростной последовательный интерфейс (HSSI);
- АТМ 25 Мбит/сек сетевой модуль (для Cisco 3660 доступен с 1-го квартала 2000 г.);
- АТМ ОС3 155 Мбит/сек сетевой модуль;
- 6-, 12-, 18-, 24- и 30-цифровые модемные сетевые модули (1-й квартал 2000 г. для Cisco 3660);
- LAN с модульным WAN (платы интерфейсов WAN);
- 8 и 16 аналоговые модемные сетевые модули (1-й квартал 2000г. для Cisco 3660);
- комбинированный FastEthernet и PRI сетевые модули  (1-й квартал 2000г. для Cisco 3660);
- 4-х и 8-и портовые ISDN BRI сетевые модули  (1-й квартал 2000г. для Cisco 3660);
- 16- и 32-х портовые асинхронные сетевые модули;
- 4-х и 8-и портовые синхронно/асинхронные сетевые модули;
- 1-о и 4-х портовый Ethernet сетевые модули;
- 1-портовый Fast Ethernet (10/100) сетевые модули (100BaseT-"TX" и Fiber - "FX");
- 8-и и 16-портовые аналоговые модемные модули  (1-й квартал 2000г. для Cisco 3660);
- 4-х портовый последовательный сетевой модуль;
- сетевой модуль компрессии (Cisco 3620 и Cisco 3640, AIM для Cisco 3660).

    Кроме этого, Cisco 3660 поддерживает 2-а внутренних AIM слота. Улучшенный интегрированный модуль компрессии данных (Advanced Integration Module - AIM) для Cisco 3660 открывает высокоэффективную возможность для уменьшения стоимости за использование глобальной сети и усиливает преимущества функций Cisco IOS по управлению полосой пропускания. Устанавливая модуль компрессии данных в AIM модуль в Cisco 3660, тем самым освобождаются внешние слоты для таких компонентов, как интегрированные аналоговые голос/факс, цифровые голос/факс, АТМ, аналоговых и цифровых модемов и других.

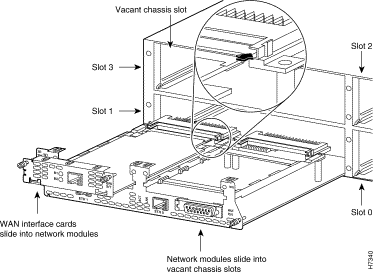

    На рисунке ниже показано, как в свободный слот шасси на Cisco 3640 устанавливается сетевой модуль смешанной среды, который включает плату интерфейса WAN.

Характеристики

Аппаратное обеспечение

Общие характеристики

Память
    Cisco 3620/3640 используют 2-а типа извлекаемой или наращиваемой памяти: DRAM память и Flash память. Оба типа памяти реализованы на SIMM модулях. Каждый маршрутизатор имеет 2-а слота для установки Flash памяти и 4-е для установки DRAM памяти. В стандартной конфигурации, 1-й слот Flash памяти содержит 8 МВ Flash SIMM модуль, 2-й слот свободен. В обоих типах маршрутизаторов возможно наращивание памяти до 32 МВ. Каждый маршрутизатор Cisco 3600  оснащен 32 МВ DRAM памяти. В Cisco 3640 она расширяется до 128 МВ, в Cisco 3620 - до 64 МВ.
    Серия Cisco 3660 использует 2-а типа извлекаемой или наращиваемой памяти: SDRAM память и Flash память. Flash реализуется на базе SIMM модулей, в то время как SDRAM память - на базе DIMM модулей. Cisco 3660 имеет 2-а cлота для Flash памяти и 2-а слота для  SDRAM DIMM. В стандартной конфигурации 1-й слот Flash памяти содержит 8 МВ, 2-й - свободный. Имеется возможность нарастить Flash память до 64 МВ. В стандартной конфигурации Cisco 3660 имеет 32 МВ SDRAM, которая может наращиваться до 256 МВ.
    Маршрутизаторы Cisco 3600 используют отличную от ряда других маршрутизаторов конфигурацию DRAM памяти. В отличии от серии Cisco 4000, например, которые имеют отдельно физически расположенную память для процессора и пакетов, серия Cisco 3600 использует один пул памяти. DRAM память разделяется на процессорную и пакетную области памяти. Например, при 16 МВ DRAM конфигурации памяти, она делится: 12 МВ - для процессора и 4 МВ - для пакетов.

    Cisco 3600 позволяет загрузить новое ПО, используя плату PCMCIA Flash память. Имеется также возможность загрузить ПО с локального или удаленного компьютера через консоль или дополнительный порт, используя протоколы Xmodem или Ymodem.
